904B VC HIGH PASS FILTER

価格：オープンプライス 製品コード：4033653031868

ユーロラック用アナログハイパスVCFモジュール


クイックスタートガイド（PDF）

関連キーワード

エレクトリストアで購入すると
円（税別円）

特長

  • 70年代ヴィンテージサウンドの904BハイパスVCFモジュール
  • 「Modular 55＆35」シリーズの回路を本格的に再現
  • オーディオ入力、出力コネクタと周波数制御用に3つのCV入力を搭載
  • 周波数コントロールとレンジスイッチにより、カットオフ周波数のフルマニュアルコントロールが可能
  • ユーロラックの仕様：8 HP、55 mA +12 V、55 mA -12 V
  • イギリスで設計および開発

904B VC HIGH PASS FILTERについて

◆Modular Synthesis


初期のSystem 55、35、および15のシンセモジュールは70年代初期にリリースされましたが、組み合わせて行くと非常に高価になる傾向にありました。 また当時のオペアンプは非常に高コストで、それらは主にすべてディスクリートトランジスタによる設計でした。 しかしディスクリート回路はモジュールに独特のサウンドを与え、キース・エマーソン、スティービー・ワンダー、タンジェリン・ドリームなどの多くのアーティストによって使用され最高の録音作品を我々に届けてくれました。 モジュラーシンセは、エレクトロニックミュージックの画期的な発明であり、今日ではさらに製品のクオリティーが向上しています。

◆904B VC HIGH PASS FILTER

世界で最も有名なポップ、ロック、ジャズミュージシャンが使用する70年代の「モジュラー55、35、15」シリーズの回路をビンテージなサウンドで忠実に再現。 ミュージシャンは、非常に手頃な価格で標準ユーロラックケースに収まるユニークなシンセサイザーシステムを構築できるようになりました。 好みのモジュールを組み合わせて自分だけのユニークなシンセを作ったり、 床から天井まで部屋を埋め尽くすシンセフリーク最大の夢を満たす多くのモジュールがラインナップされています。

◆Spice Up Your Tone

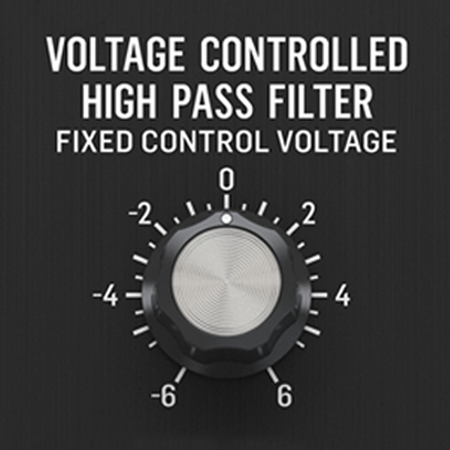

 904B VC HIGH PASS FILTERを使用すると、信号の低い周波数帯域を減衰させ、高い周波数帯域を強調することができます。 固定制御電圧ノブ（カットオフ周波数とも呼ばれます）を使用すると、特定のポイントより下で減衰させる周波数を設定可能です。 周波数範囲をLow（4 Hz〜20 kHz）またはHigh（10Hz〜50 kHz）に切り替えて、固定制御電圧が変化させる周波数を選択します。 904Bを使用して、リードトーンのミックスをカットしたり、Behringer 904A VOLTAGE CONTRLLED LOW PASS FILTERとペアリングして独特な効果を得ることが可能です。

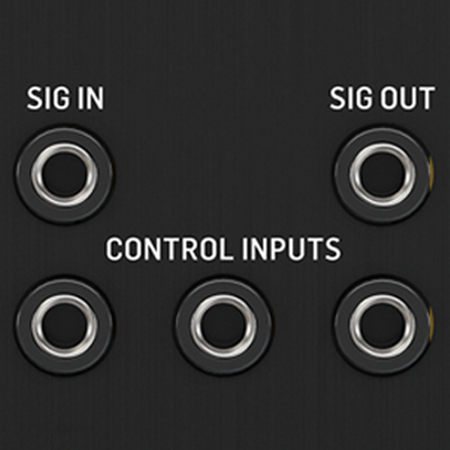

◆Inputs and Output

 904Bにはオーディオ入力および出力コネクターがあり、3.5 mm TSケーブル経由で別のモジュールに送信する前に受信信号を処理できます。 制御入力を使用して、他のモジュールからの電圧信号を接続し、カットオフ周波数に変化を与えることもできます。 このモジュールを使用して各パッチごとにコントロールする周波数に変化を与えると、よりユニークなサウンドを作成できます。

◆Eurorack Ready
904B VC HIGH PASS FILTERのインストールは、標準のEurorackケースに収まるように設計されている為、非常に簡単です。 電源ケーブルを電源に接続し付属のネジを使用してモジュールを組み込みます。 これだけで型番を他のシンセモジュールとミックスして、独自のセットアップを実現できます。


動画





仕様

◆アナログシンセサイザーモジュール

  • インプット：3.5 mmジャック、DC結合アンバランス
  • インピーダンス：33kΩ
  • 最大入力：レベル+10 dBu
  • アウトプット：3.5 mmジャック、DC結合
  • インピーダンス：620Ω、アンバランス
  • 最大入力レベル：+10 dBu
  • 出力ノイズ：通常-70 dBu、22 Hz-22 kHz
  • コントロールインプット：3.5 mmジャック×3、合算
  • インピーダンス：100kΩ、アンバランス
  • CVレンジ：1 V per octave,12-octave range
  • 固定制御電圧：+/- 6 V、合算CV入力
  • 周波数範囲：セレクターLow = <4 Hzから20kHz、オクターブあたり24 dB High= <10 Hz〜50 kHz、オクターブあたり24 dB」
  • 電源：ユーロラック
  • 電流：55 mA (+12 V)、55 mA (-12 V)
  • 寸法：43 x 40 x 129 mm
  • ラックユニット：8 HP
  • 質量：0.09 kg
